◆ 工作用途
GCQ-2型軸承內套裝(zhuang)拆二(er)用感應(ying)加熱器【簡稱(cheng):軸承加熱器】應(ying)用于四列、雙列短圓柱滾子(zi)軸承內套、迷宮環的(de)裝(zhuang)和拆。
◆ 工作原理
GCQ-2型軸承加(jia)熱(re)器利(li)用電磁感應加(jia)熱(re)原理對(dui)軸承內(nei)套、迷宮環(huan)由表(biao)及里(li)的均勻(yun)加(jia)熱(re),使軸承內(nei)套、迷宮環(huan)在(zai)瞬間產(chan)生熱(re)膨(peng)脹,當內(nei)孔膨(peng)脹量超過(guo)軸徑(jing)過(guo)盈裝(zhuang)配量時(shi)即(ji)能順(shun)利(li)地拆下(xia)或者裝(zhuang)上(shang)軸承內(nei)套、迷宮環(huan)。
◆ 結構特點
GCQ-2型軸承加熱器由感應加熱器、控制箱組成。

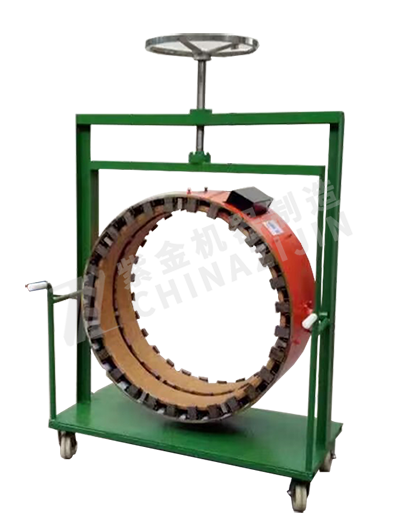

1、感應加熱器主要由線圈繞組、多組小鐵芯、外殼組成。當通電對軸承內套加熱時,多組小鐵芯在電磁感應作用下具有極強吸附力,加熱至一定時間內套與軸產生間隙時即卸下內套。GCQ-2型軸承加熱器有手提式、中心高可調井字架二種形式。采用哪種形式由用戶決定,一般較小雙列、四列軸承內套外徑小于Φ180可采用手提式,操作靈活方便;較大軸承內套外徑大于Φ190的可采用中心高可調井字架形式較為輕松、方便。
2、控(kong)(kong)(kong)制箱采(cai)用時(shi)間控(kong)(kong)(kong)制,加熱(re)時(shi)間液晶數字顯(xian)示,能實(shi)觀地看到(dao)加熱(re)時(shi)間,時(shi)間控(kong)(kong)(kong)制器為“99分(fen)59秒”計時(shi)方式(用戶可根(gen)據需要任意設置加熱(re)時(shi)間),加熱(re)時(shi)間到(dao)感應加熱(re)器自(zi)動停止工作、瞬間自(zi)動退磁。
◆ 操作流程
1、按電器原理圖、銘牌參數接電源。
2、控制箱及感應加熱器應嚴格接地。
3、操作A(安裝軸承內套):①軸承內套放入感應加熱器內。②打開電源開關。③按“加熱”綠按鈕,感應加熱器工作。④加熱軸承內套時,將時間選擇在大約30秒左右(嚴禁加熱時間過長使軸承內套過熱而發藍),當軸承內套被磁場感應加熱至發熱時(軸承內套冒熱氣)即可(記下加熱時間并調整好下件加熱時間)。⑤按“停止”紅按鈕,感應加熱器停止工作。⑥戴上隔熱手套,從感應加熱器內取出軸承內套,進行安裝。
4、操作(zuo)B(拆卸(xie)軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)):①調整感應(ying)加(jia)熱(re)器(qi)中心高與軋輥的軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)等高。②推動小車,把感應(ying)加(jia)熱(re)器(qi)套(tao)(tao)在(zai)軋輥的軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)上。③打開電源開關。④按“加(jia)熱(re)”綠(lv)按鈕,感應(ying)加(jia)熱(re)器(qi)工作(zuo)。⑤拆卸(xie)軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)時(shi),將(jiang)時(shi)間(jian)選擇(ze)在(zai)大約2分鐘左右,當軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)被磁場感應(ying)加(jia)熱(re)至發(fa)熱(re)時(shi)(軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)冒熱(re)氣),隨時(shi)向外拉動小車,使軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)脫離軋輥(記(ji)下加(jia)熱(re)時(shi)間(jian)并調整好下件加(jia)熱(re)時(shi)間(jian)),嚴禁軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)發(fa)藍。⑥按“停(ting)止”紅按鈕,感應(ying)加(jia)熱(re)器(qi)停(ting)止工作(zuo)。⑦戴上隔熱(re)手套(tao)(tao),從感應(ying)加(jia)熱(re)器(qi)內(nei)取出軸(zhou)(zhou)(zhou)(zhou)承(cheng)內(nei)套(tao)(tao)。
◆ 注意事項
1、檢查接電方式是否正確、電壓是否相符。
2、嚴禁接地前啟動感應加熱器進行加熱。
3、嚴禁感應加熱器內無工件工作,以免大電流過載而燒壞線圈和控制箱內電氣元件。
4、嚴禁用同一感應加熱器長時間連續裝拆軸承內套。
5、正確掌握加熱時間,時間太短會產生裝不上拆不下現象,時間太長會過熱退火。
6、如果次操作失誤而拆不下工件,可讓工件完全冷卻,調整加熱時間并再次加熱進行拆卸。
7、感應加熱器拆卸結束,應及時將工件從感應加熱器內取出,擦去油污以免破壞線圈的絕緣。
8、軸承內套如有開(kai)裂嚴禁加熱。
軸承型號
|
內套外形尺寸
外徑×寬度
|
頻率Hz
|
電源
(二相)
電壓
|
電流
|
加熱時間
|
控制
溫度℃
|
裝
|
拆
|
FC3045120
|
Ф169×120
|
50
|
380V
|
40A
|
30S
|
40S
|
120
|
FC4058192
|
Ф226×192
|
50
|
380
|
80
|
60
|
70
|
120
|
FC5274220
|
Ф292×220
|
50
|
380
|
110
|
80
|
90
|
120
|
FC5678270
|
Ф312×270
|
50
|
380
|
120
|
90
|
100
|
120
|
FC6490240
|
Ф355×240
|
50
|
380
|
130
|
100
|
120
|
120
|
FCD70100380
|
Ф390×380
|
50
|
380
|
140
|
100
|
120
|
120
|
FCDP76108400
|
Ф422×400
|
50
|
380
|
140
|
100
|
140
|
120
|
FCDP82120440
|
Ф462×440
|
50
|
380
|
180
|
90
|
140
|
120
|
FCD96136500
|
Ф532×500
|
50
|
380
|
200
|
90
|
150
|
120
|
FCD100144530
|
Ф568×530
|
50
|
380
|
220
|
100
|
150
|
120
|
FCDP1201674640
|
Ф672×640
|
50
|
380
|
280
|
150
|
180
|
120
|
820RV1117
|
Ф903×800
|
50
|
380
|
360
|
180
|
240
|
120
|
友情提醒:不同規格的軸承內套需制作相對應的軸承加熱器,禁止把不同規格的軸承內套放入同一軸承加熱器進行加熱!
以上加熱時間在常溫28℃情況下測得的近似值,用戶應根據室溫變化稍作更正。
以上(shang)只例(li)舉了冶(ye)金(jin)行業(ye)常用(yong)規(gui)格部分,尚有(you)其(qi)他規(gui)格未能一(yi)一(yi)例(li)舉,如冶(ye)金(jin)行業(ye)中(zhong)軋機軸(zhou)承(cheng)、防塵(chen)(迷宮(gong))圈非常用(yong)規(gui)格甚(shen)多,均未能例(li)舉,只要用(yong)戶提供有(you)關軸(zhou)承(cheng)型號及其(qi)名稱、規(gui)格、參數(shu)我廠均能設計(ji)生產。
